Mga Aktibong Harmonic Filter(AHF-100-0.5-4L-R)

Maikling Paglalarawan:

Ang mga aktibong harmonic filter ay nagbabawas o nag-aalis ng mga harmonic distortion sa electrical system, tinitiyak na ang kalidad ng kuryente ay nakakatugon sa mga pamantayan ng industriya at nagpapabuti sa pangkalahatang kahusayan at pagiging maaasahan ng power system.

Angkop para sa mga pang-industriyang pasilidad sa pagmamanupaktura, komersyal na gusali, renewable energy system, healthcare facility, data center

- 2nd hanggang 50th harmonic mitigation

- Real-time na kabayaran

- Modular na disenyo

- Protektahan ang kagamitan mula sa sobrang init o pagkasira

- Pagbutihin ang kahusayan sa pagtatrabaho ng kagamitan



Rated compensation kasalukuyang:100A
Nominal na boltahe:AC500V(-20%~+15%)
Network:3 phase 3 wire/3 phase 4 wire
Pag-install:Naka-rack

Detalye ng Produkto

FAQ

Mga Tag ng Produkto

资源 12@2x

Petrification

Harmonic na pinagmulan: thyristor, inverter

Harmonic equipment: speed fan, lahat ng uri ng pump

资源 9@2x

Industriya ng data center

Harmonic na pinagmulan: UPS, rectifier

Harmonic equipment: UPS, air conditioning, elevator, LED lights

资源 3@2x

Paggawa ng sasakyan

Harmonic na pinagmulan: inverter, rectifier

Harmonic na kagamitan: welding machine, conveying system

资源 11@2x

Pagbuo ng kuryente ng basura

Harmonic na pinagmulan: rectifier, inverter

Harmonic na kagamitan: lahat ng uri ng mga bomba

资源 8@2x

Paggamot ng dumi sa alkantarilya

Harmonic na pinagmulan: inverter, rectifier

Harmonic na kagamitan: fan, pump

资源 5@2x

Tumpok ng pagkarga ng sasakyan

Harmonic na pinagmulan: rectifier

Harmonic na aparato: charger

资源 4@2x

Semiconductor

Harmonic source: thyristor, single crystal furnace

Harmonic na kagamitan: quartz crucible, thyristor

资源 7@2x

Ospital

Harmonic source: rectifier, UPS, inverter

Harmonic equipment: precision equipment, LED lights, elevators, UPS

资源 1@2x

Industriya ng papel

Harmonic na pinagmulan: halogen lamp, inverter

Harmonic na kagamitan: pulper, paggupit ng papel, overpress, arc lamp

资源 10@2x

Pagtunaw ng bakal at bakal

Harmonic na pinagmulan: rectifier, inverter, thyristor

Harmonic na kagamitan: blast furnace, intermediate frequency furnace

资源 6@2x

Platform ng pagbabarena

Harmonic na pinagmulan: rectifier, inverter

Harmonic na kagamitan: AC generator set, pump

资源 2@2x

Makabagong arkitektura

Harmonic na pinagmulan: rectifier, inverter

Harmonic equipment: switching power supply, air conditioning, elevator, LED

Karaniwang Patlang ng Application

PropesyonTransformer kapasidad Central compensation capacity selection query table
Mga subway, tunnel, high-speed na tren, paliparan Telekomunikasyon, komersyal na konstruksyon, metalurhiya, pagbabangko Industriyang medikal Paggawa ng sasakyan, paggawa ng barko Kemikal, petrolyo Industriya ng metalurhiko
Pagkakaiba-iba ng dalas ng maharmonya na kasalukuyang 15% 20% 25% 30% 35% 40%
200 kVA 50A 50A 100A 100A 100A 100A
250 kVA 50A 100A 100A 100A 150A 150A
315 kVA 100A 100A 150A 150A 150A 200A
400 kVA 100A 150A 150A 200A 200A 250A
500 kVA 100A 150A 200A 200A 250A 300A
630 kVA 150A 200A 250A 300A 350A 400A
800 kVA 200A 250A 300A 350A 450A 500A
1000 kVA 200A 300A 400A 450A 550A 600A
1250 kVA 300A 350A 450A 550A 650A 750A
1600 kVA 350A 500A 600A 700A 850A 950A
2000 kVA 450A 600A 750A 900A 1050A 1200A
2500 kVA 550A 750A 900A 1150A 1300A 1500A
*Tandaan: Ang kapasidad ng AHF sa talahanayan sa itaas ay nakuha sa isang transformer load factor na 80 porsyento.Sa aktwal na mga proyekto, ang kapasidad ng AHF ay nakuha nang proporsyonal sa pamamagitan ng paghahambing ng halaga ng load factor sa 80 % na load factor sa talahanayang ito.
* Ang talahanayang ito ay para lamang sa sanggunian sa pagpili







Prinsipyo sa Paggawa

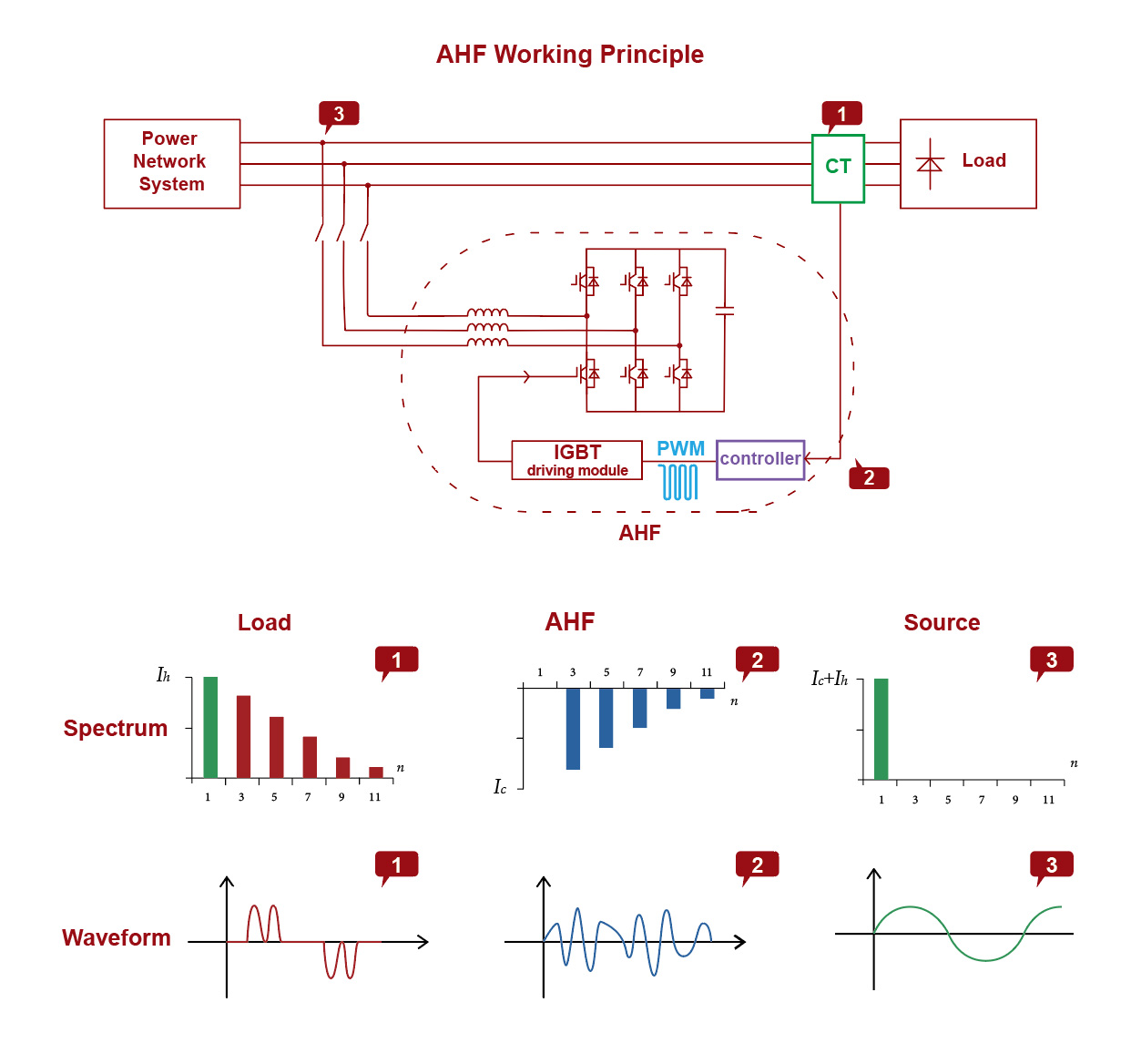

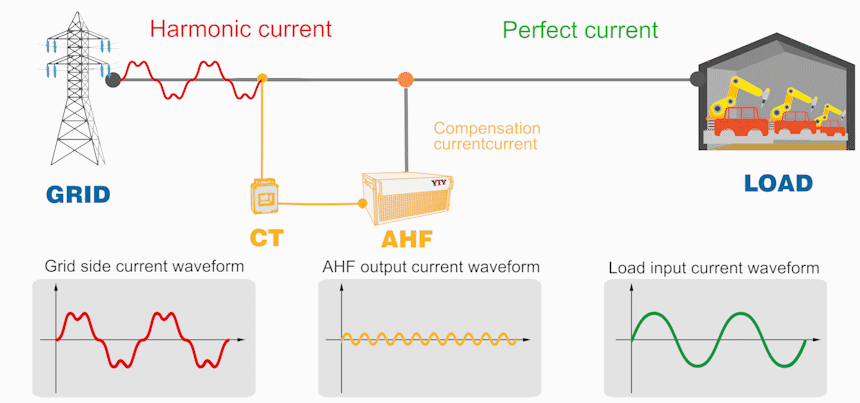

Nakikita ng External CT ang load current, ang DSP bilang CPU ay may advanced logic control arithmetic, mabilis na masusubaybayan ang kasalukuyang pagtuturo, hinahati ang load current sa active power at reactive power sa pamamagitan ng paggamit ng intelligent FFT, at mabilis at tumpak na kinakalkula ang harmonic content.Pagkatapos ay nagpapadala ito ng PWM signal sa panloob na driver board ng IGBT upang kontrolin ang IGBT on at off sa 20KHZ frequency.Sa wakas ay bumubuo ng kabaligtaran na bahagi ng kompensasyon kasalukuyang sa inverter induction, sa parehong oras CT din nakita ang output kasalukuyang at negatibong feedback napupunta sa DSP.Pagkatapos ang DSP ay nagpapatuloy sa susunod na lohikal na kontrol upang makamit ang mas tumpak at matatag na sistema.

AHF2
电网到负载,英文2

Teknikal na mga detalye

URI 220V Serye 400V Serye 500V Serye 690V Serye
Na-rate ang kasalukuyang kompensasyon 23A 15A, 25A, 50A
75A, 100A, 150A
100A 100A
Nominal na boltahe AC220V
(-20%~+15%)
AC400V
(-40%~+15%)
AC500V
(-20%~+15%)
AC690V
(-20%~+15%)
Na-rate na dalas 50/60Hz±5%
Network Isang yugto 3 phase 3 wire/3 phase 4 wire
Oras ng pagtugon <40ms
Pag-filter ng Harmonics Ika-2 hanggang ika-50 Harmonics, Maaaring mapili ang bilang ng kabayaran, at maaaring ayusin ang hanay ng solong kabayaran
Harmonic na rate ng kabayaran >92%
Kakayahang pag-filter ng neutral na linya / Ang kapasidad ng pag-filter ng 3 phase 4 wire neutral line ay 3 beses ng phase fiitering
Kahusayan ng makina >97%
Dalas ng paglipat 32kHz 16kHz 12.8kHz 12.8kHz
Function Harapin ang mga harmonika
Mga numerong magkatulad Walang limitasyon. Ang nag-iisang sentralisadong monitoring module ay maaaring gamitan ng hanggang 8 power modules
Mga paraan ng komunikasyon Dalawang-channel na RS485 na interface ng komunikasyon (suporta sa GPRS/WIFI wireless na komunikasyon)
Alfittude nang walang derating <2000m
Temperatura -20~+50℃
Halumigmig <90%RH, Ang average na buwanang minimum na temperatura ay 25°C nang walang condensation sa ibabaw
Antas ng polusyon Mas mababa sa antas III
Pag-andar ng proteksyon Proteksyon sa sobrang karga, proteksyon sa sobrang kasalukuyang hardware, proteksyon sa sobrang boltahe, proteksyon sa power failure, proteksyon sa sobrang temperatura, proteksyon ng anomalya sa dalas, proteksyon ng short circuit, atbp
ingay <50dB <60dB <65dB
nstallation Rack/Nakabit sa dingding
Sa paraan ng linya Back entry(uri ng rack), top entry (uri na naka-mount sa dingding)
Marka ng proteksyon IP20

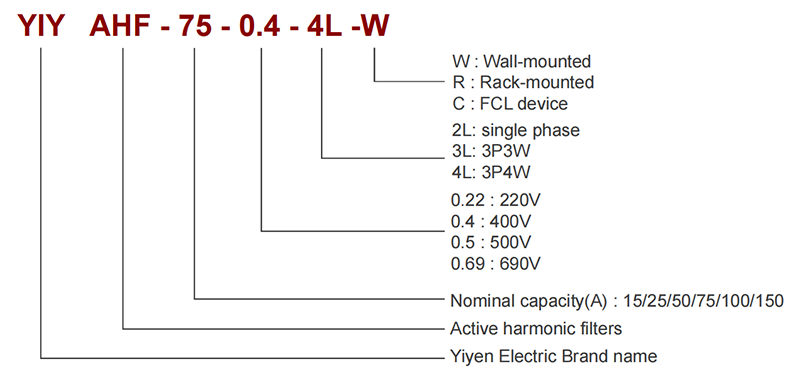

Pangalan ng produkto

AHF品牌

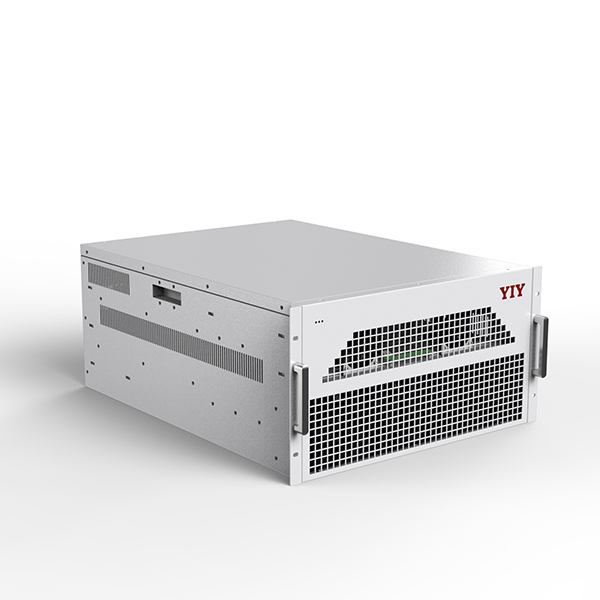

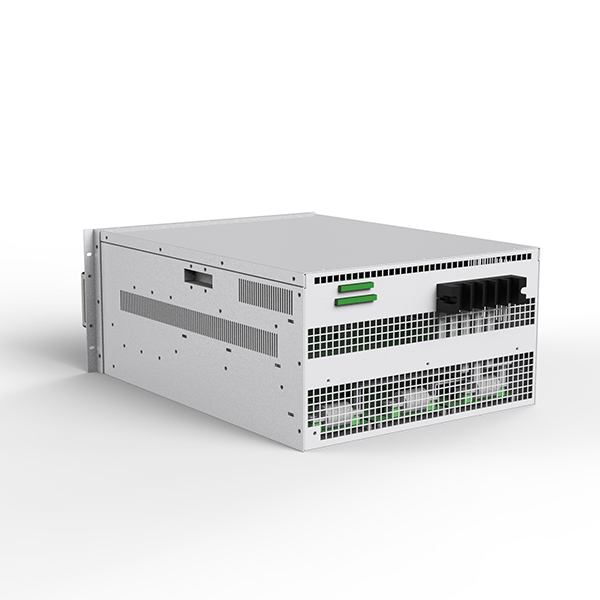

Hitsura ng Produkto

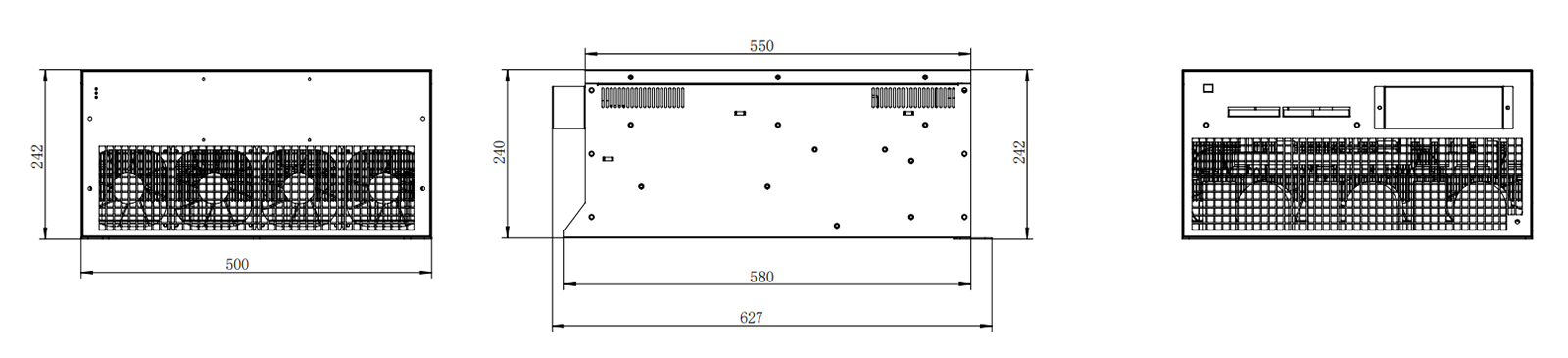

4W大

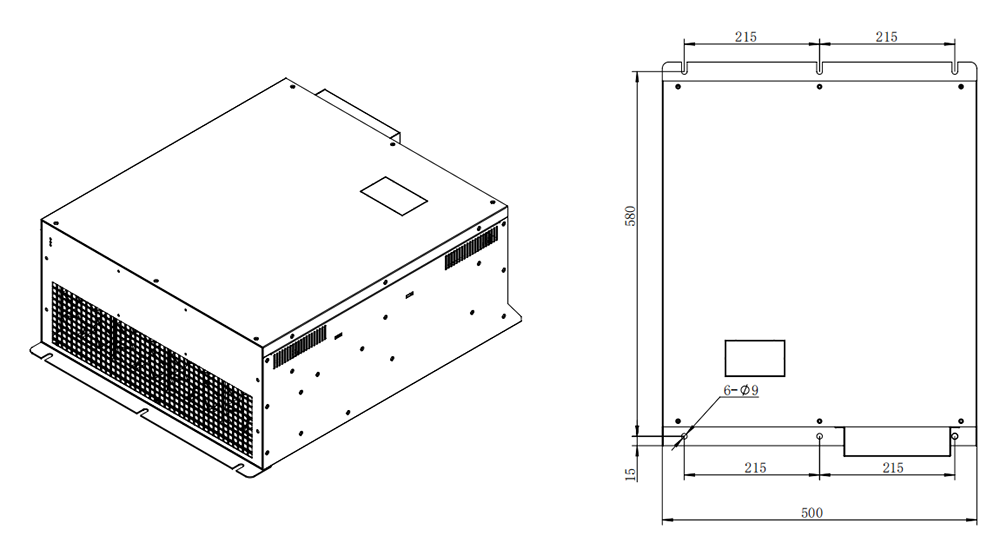

4W大2
